Úvod

Dlouho nezveřejněná řada HQQF-55-506, která vychází z Topologie Federmann kde vstupní diferenciální dvojice byla nahrazena OZ. Toto řešení skýtá mnoho výhod, dochází k navýšení zisku v otevřené smyčce zpětné vazby, napěťová nesymetrie se dá řídit přímo pomocí použitého OZ a není třeba dalšího P-I regulátoru.

Obdobné řešení jsem používal již v roce 1974, jako OZ jsem používal MAA502 a koncové tranzistory byly KD503. Na tomto základu bylo postaveno mnoho vysoce výkonných a značně stabilních zesilovačů. Po roce 1980 zůstala tato koncepce spíše stranou a jen zřídka byla využita pro přesné měřící zesilovače.

Při návrzích HQQF však byla vždy v záloze a v jejím názvu se objevovalo označení OZ, dnes se jí dostalo samostatné řady a tou je řada HQQF-55-506 či HQQF-55-556.



Popis zapojení

Zde se nebudu příliš rozepisovat  o takto jednoduchém zapojení a ponechám více prostoru pro samostatný článek v kapitole Topologie Federmann.

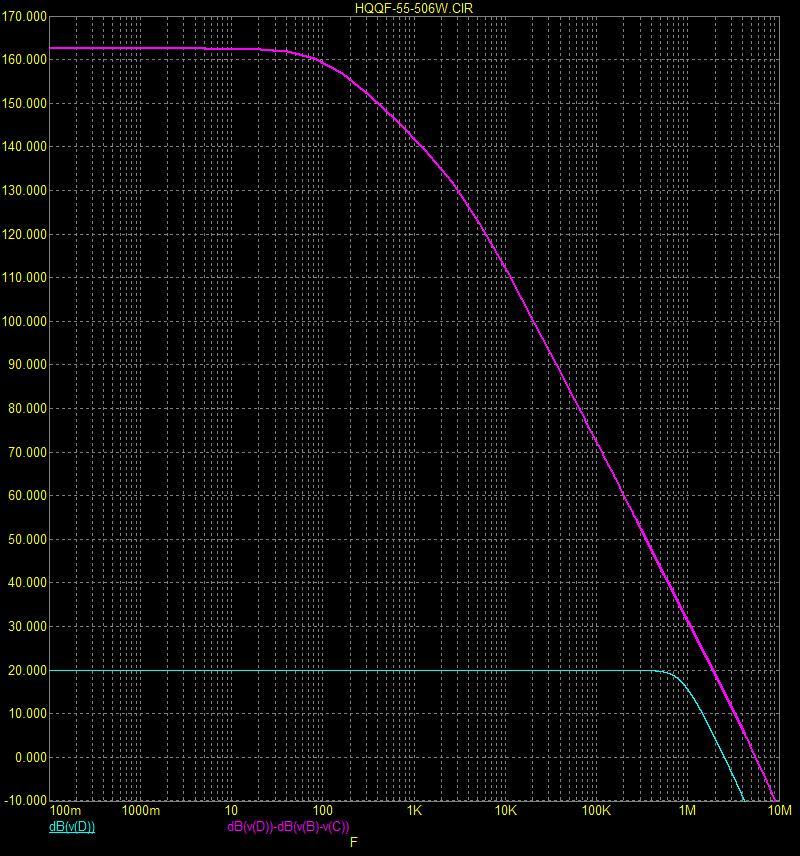

Snad jen ukážu schéma, zatím bez hodnot součástek, hodnoty zesílení a fázových poměrů v závislosti na frekvenci.

Dále průběh vstupního a výstupního napětí při frekvenci 100kHz, převodní charakteristiku při frekvenci 100kHz a 10kHz.







Závěr

Jen bych chtěl závěrem upozornit, aby jste věnovali větší pozornost tomu co je na jednotlivých grafech vyneseno.

Schéma a grafy jsou z prostředí SPICE, následovat bude schéma a návrh plošného spoje, který se od tohoto prostředí může nepatrně lišit, ale již bude odrážet reálnou konstrukci.
